抗車轍劑指以預(yù)防瀝青路面車轍病害為主要應(yīng)用目的的。
主要作用
       1）嵌擠作用
抗車轍劑是瀝青添加劑中的一種，在施工過程中由于高溫的作用而軟化,這些微粒在碾壓過程中熱成型,相當(dāng)于具有高粘附性的單一粒徑細集料填充嵌擠到了集料骨架中的空隙,增加了瀝青混合料結(jié)構(gòu)的骨架作用,加強了混合料之間的相互作用力,使混合料之間更加緊密,降低了成型路面的滲透性.同時增加了瀝青混合料承受荷載的能力.
       2）加筋作用
由于路用抗車轍劑中聚合物形成的微結(jié)晶區(qū)具有相當(dāng)?shù)膭哦?它在拌和過程中部分拉絲成塑料纖維,在集料骨架內(nèi)搭橋交聯(lián)而形成纖維加筋作用.由于聚合物纖維的存在,它在膠結(jié)料中形成網(wǎng)狀,加強了瀝青礦粉膠結(jié)料體系相互作用和整體性.
       3）膠結(jié)作用
抗車轍劑投入瀝青混合料的拌和鍋中,在170~180°C的溫度下,首先通過與礦料干拌,使它軟化,繼續(xù)加入瀝青拌和,抗車轍劑顆粒與瀝青形成膠結(jié)作用，使瀝青性能得到改善.提高了瀝青的軟化點;降低了對溫度的敏感性;增加了瀝青與礦料的粘附能力.
       4）變形恢復(fù)作用
抗車轍劑的彈性成分在較高溫度時具有使路面的變形部分彈性恢復(fù)的功能,因而降低了成型瀝青路面的永久變形.

抗車轍劑應(yīng)用領(lǐng)域
       1）公路：高速公路及高等級公路，特別適用于高溫地區(qū)、重交通路段及長大縱坡路段；
       2）市政道路：市政干道、公交車道等，特別適用于十字路口和公交車站；
       3）機場港口：機場跑道、集裝箱堆放場地、工業(yè)設(shè)施用地等要求承受重載的道路和場地；
       4）路面養(yǎng)護：各種路面大中修養(yǎng)護及坑道修復(fù)，水泥路面加罩瀝青混凝土路面等。

抗車轍劑使用說明
       一、應(yīng)用比例
       多數(shù)抗車轍劑的使用劑量為瀝青混合料的0.3~0.5%,即每噸瀝青混合料中摻3~5KG.用于道路則一般摻0.35-0.4%,即每噸瀝青混合料中摻3.5-4KG即可.交通量大,重型車輛多的用高限,特殊路段可摻0.6%以上.
       二、施工工藝

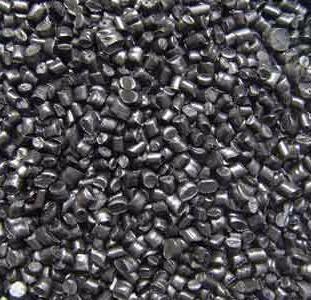

       由于多數(shù)抗車轍劑為顆粒狀，通常在現(xiàn)場外加使用，因此，其使用工藝方便簡單,通過瀝青混合料拌和過程中直接加入:
      1. 將礦料加熱到170~180°C時,將添加劑直接投入拌和鍋內(nèi)進行干拌,拌和時間可增加2~3秒.
      2. 加入熱瀝青繼續(xù)攪拌,拌和時間可相對增加.
      3. 成品混合料的質(zhì)量控制和儲存運輸按常規(guī)的混合料進行.
