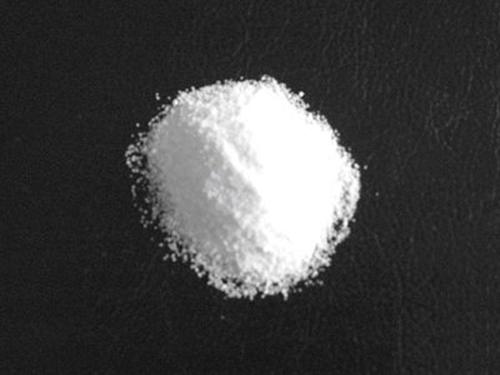

本公司生產的AMP高效瀝青阻燃劑采用了多種高效阻燃劑與抑煙劑相協(xié)同，解決了在較少的瀝青阻燃劑添加量達到瀝青阻燃目的，確保了瀝青各項路用性能不受較大影響。

      隨著我國高速公路的發(fā)展，公路隧道的數(shù)量也不斷增加，交通事故造成的火災是隧道瀝青路面使用過程中必須考慮的一個問題。瀝青燃燒首先熔融、滴落、流淌，接著是熔珠燒、再由燃燒的熔珠灑落、流淌，造成火勢蔓延擴大，釀成火災。瀝青的燃燒是一個放熱、分解的物理化學過程，燃燒中分解出氫、甲烷、苯及烷烴類易燃氣體，這些氣體的燃燒又進一步加快了瀝青的熱分解，此外在隧道密閉環(huán)境中所產生的大量煙霧及有害氣體對人身及環(huán)境也造成了極大危害。
       解決瀝青添加劑的難燃化問題，首先要解決瀝青受熱時不溶滴、不流淌，提高瀝青熔點和分解溫度，增加分解氣體中的不燃成份或增加燃燒膜中的抑制成份，以達到提高其燃燒氧指數(shù)的目的。
      瀝青阻燃劑阻燃作用如下：
1）吸收大量的熱量，阻斷了熱量傳遞鏈并降低了可燃物表面溫度。
2）消滅氧化初期產生的活性很強的自由基（HO和H），抑制連鎖反應發(fā)生。
3）受熱釋放出大量不可燃氣體覆蓋在瀝青表面，切斷熱能、可燃性氣體、氧氣向瀝青內傳遞，并稀釋了可燃氣體的含量。
4）在瀝青表面形成焦化的不可燃的碳化層，隔絕氧氣和可燃物的接觸，終止燃燒，產生自熄，達到阻燃、抑煙目的。

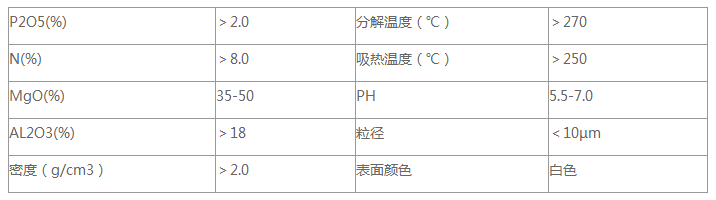

    AMP高效瀝青阻燃劑技術指標：

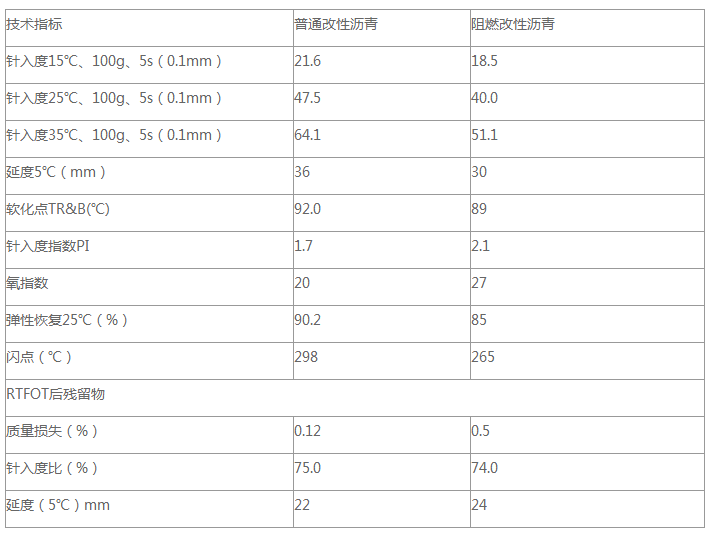

普通改性瀝青和AMP阻燃劑改性瀝青的綜合性能的對比情況：

使用方法：
1、推薦用量為瀝青用量的5%左右。
2、可直接加入熱熔瀝青中，確保攪拌20分鐘以上。
3、可直接加入瀝青改性設備高速剪切混合乳化劑的膠體磨中，剪切20分鐘即可，制成阻燃改性瀝青，然后導入帶攪拌的貯罐中，恒溫至175-180℃。
注意事項：
1、防潮、防曝曬、防止鉤掛。
2、如果阻燃改性劑進入眼睛，用淡水沖洗，并立即就醫(yī)治療。
3、為防止加入阻燃劑后的瀝青在長時間貯存時發(fā)生少量離析影響瀝青性能和阻燃效果，貯罐要求帶有攪拌設備。
包裝及貯存：30kg/袋，正常貯存條件下保質期為18個月。
